轻钢别墅是怎么防火防水的？质量过关吗？

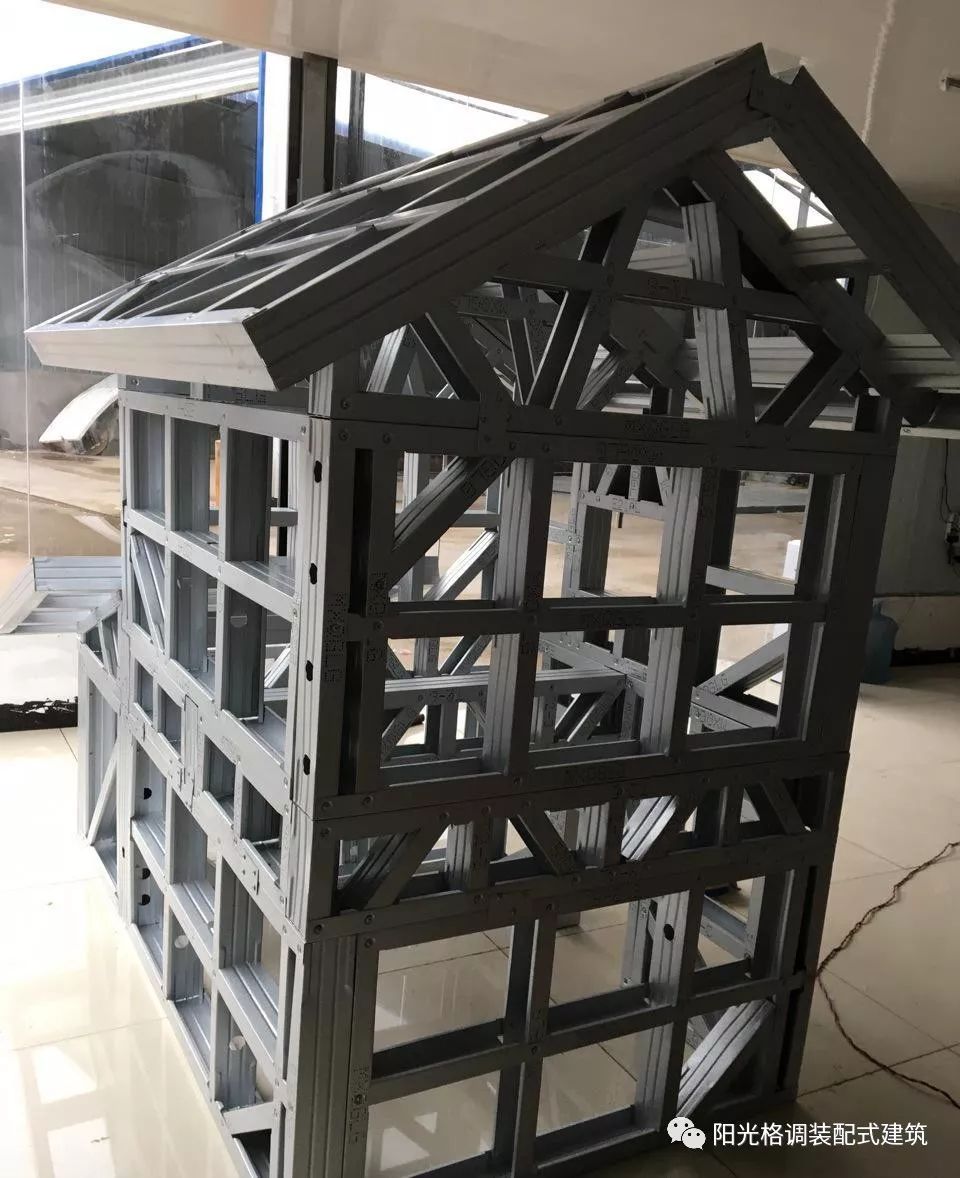

它们作为轻钢别墅的主要骨架，承受压力大，支撑时间久，易安装不易变形等特点。保证了房屋的坚固性和稳定性，让轻钢别墅在抗震功能方面要远远高于砖混结构，很适合地震频发地区的房屋建设。
普通热镀锌产品通常使用温度不超过230℃，250℃时会变色，而镀铝锌板可在315℃环境下长期使用不变色。 耐热钝化处理的镀铝锌钢板，在300℃环境下120小时，其颜色变化较铝板和镀铝板的变化均小。
轻钢房屋防火测试
普通轻钢结构的房间墙体构造，由内向外依次为：内墙石膏板-轻钢龙骨(龙骨内部含降噪、保温的岩棉或者玻璃棉或保温砂浆)-OSB板-呼吸纸-纳米微晶发泡保温板-外墙装饰板。
这种墙体构造，保证了房屋的防火、防潮、保温、防盗、隔音的基本功能，并且其功能性绝对不会比砖混结构差。
石膏板是一种重量很轻，强度比较高，加工简便，而且防火性能较好的建筑材料，属于难燃B1级的产品，也是新型建筑的重要材料之一。
它是轻钢别墅常用的外部装饰材料之一，它美观大方经久耐用，有很好的柔韧性、立体感而且隔热阻燃。是轻钢别墅外墙装饰的主要材料。
它是一种人造纤维材料，具有A级防火的性能，还有很好的隔音性、保温性以及隔热性，其化学性质稳定的特点让它长期使用也不会出现腐蚀问题，保证了轻钢别墅的寿命。

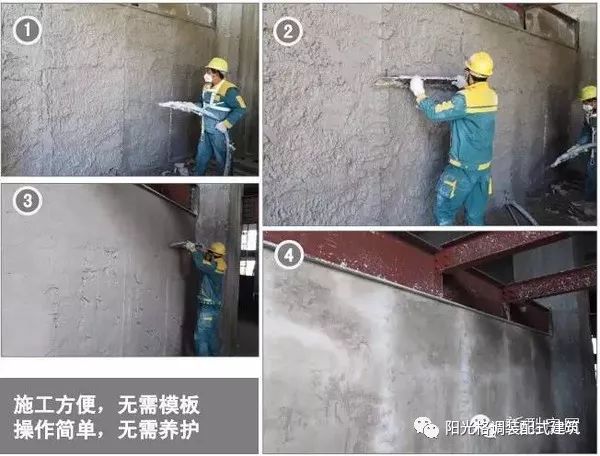

重点来了，除了岩棉，还可以用3D喷筑来填充墙体。3D喷筑是使用改性石膏基+聚苯颗粒材料，采用3D喷筑技术施工的实心墙体，其墙体坚固性比砖混结构的还好，而且还能保温、隔热、隔音、防水防粉尘、吸收有害气体：苯、甲醛等。用这种极度防火、耐高温、质地坚硬的材料做出来的墙面，比砖混的还结实，还担心什么防火防盗?
又名OSB板，它也是轻钢别墅常用的板材之一，它甲醛释放量几乎为0，可以与天然木材相比，其强度高，耐冲击，防火性能优越，达到了防火板材的标准，且防腐蚀能力也在板材中名列前茅。
但是有些地区因为种种原因，对房屋的防火性有些特殊的需求，那么今天就为大家分享一下轻钢别墅更高防火性妙招。
国外轻钢别墅墙体多采用osb板配套保温隔音棉结构，在国内由于传统思想的束缚，对填充的玻纤棉保温、隔音、防火等性能心存怀疑，于是衍生出这种新的工艺，采用现浇泡沫混凝土来替代保温隔音棉填充墙体。
现浇成型的混凝土外包层一般用钢丝网或直径较小的钢筋或冷拔丝来加强并围护,充当传统模板的作用，并可以限制收缩裂缝,保证墙体的强度。由于泡沫混凝土质轻、强度高、以及优秀的防火隔热性，因此与轻刚龙骨结合起来也是效果非常好。

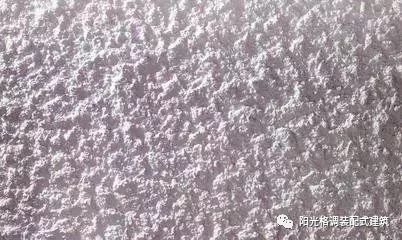

是指在原有墙体填充OSB板+玻纤棉的前提下，墙体两侧或楼板面喷涂一层砂浆，具体可以根据个人需求进行不同的成分配比，例如，石膏、珍珠岩、石棉、轻混凝土等来强化墙体的防火防潮及保温性能。
现在轻钢龙骨原材大多采用的是澳标AZ170高强镀铝锌轻钢，也会使用规格更高的 AZ185镀铝锌轻钢，强度更高，防火防腐性更强。当然，在此基础上，在钢材表面涂抹一层优质防火涂料，即便轻钢龙骨在裸露在外部环境中，其防火性能也比原来提升很多。
大多数厂商并不会对出厂轻钢材料进行防火涂料的喷涂，因此，客户可根据个人需求与厂商沟通，选择不同的防火涂料，满足自身定制化需求。
空心型钢结构内铺设充水管道，利用水在钢结构内吸收和转移材料本身受热的热量，热水可以进行外部冷却，或直接引入凉水循环，使钢结构别墅在火灾中始终保持较低的温度，而难以被破坏，是一种非常有效的办法。
其原理也很简单，在日常生活中也有类似的应用，例如，发动机润滑冷却系统，电脑主板水冷系统。但是相对来说，这种额外工程较为复杂，无论是费用还是后期维护成本都大大提高，对于大部分用户，并不推荐，如果要求特别高的私墅或者安全系数较高的钢结构公建，可以考虑。
这个大家就熟知了，很多公建都会使用，有些是防火规范强制要求的，这个不限于房屋结构材料和结构形式。面对小范围火灾时，不失为一种安全有效的预警和应急处理机制。
轻钢房屋墙体、楼板或顶棚结构处理时,或将多层阻燃材料包覆在龙骨两侧中间填充耐火材料以提高轻钢龙骨防火性能。这种做法比较经济，也是轻钢别墅最普遍的构造形式。也可根据客户需求，在原有墙体结构的基础上，更换或增加防火性能更出众的材料，是综合防火系数达到更高的水平。
一 卫生间防水施工质量目标
1、卫生间防水检查标准
2、卫生间防水特别要求
2.1防水卷材或钢丝网搭接处要错开结构板相交处；
2.2墙体和地面混凝土需同时施工，使之连接成一个整体；
2.3 防水涂料采用十字交叉法涂刷次数不少于两遍；
2.4 地面防水层应涂刷出卫生间门口以外 300mm 宽。
二、施工准备
1、材料准备
1.1防水卷材：双面自粘防水卷材
1.2塑料帽、38 平头钉
1.3钢丝网：孔距 3*3 钢丝网
1.4、混凝土：配比(水泥：沙=1:1)
1.5、防水涂料：高弹树脂防水涂料、固无忧防水涂料
2、工具准备 钻孔器、手套、剪刀、手持电钻、码钉枪、记号笔、灰刀、抹刀、桶子、毛刷、刮刀、扬楸。
3、技术准备 卫生间防水施工前，施工负责人需熟知防水施工每步工序，并对作业人员做好技术交底，每项工序需自检合格后方可进行下一步工序。
三、卫生间防水施工流程
四、卫生间内防水施工工艺及注意事项
1、L 型钢板固定
1.1 卫生间下沉梁四周用 L 型钢板（170*170）加固（每边双排钉，间距 300mm）。
1.2厕所门框处 L 型钢板切成和墙体底导梁平齐。
1.3在内墙板安装之前做好热水器加固。
1.4厕所楼面板施工完成之后，用开孔器开孔，做好水管预埋。
2、板面基层处理
2.1 检查楼面板和墙面板打钉间距是否外边 150mm，里面300mm；钉子是否有松动、露钉现象；
2.2 水管和楼面板缝隙用砂浆填充临时固定，并对管口做好密封处理，以免堵塞；
2.3 用扫把清扫板面杂质，保证板面光滑不扎手（检查时 用手抚摸）。
3、满铺自粘防水卷材
3.1 防水卷材首先从排水口开始铺贴，剪一个直径略小于水管的圆（四周可以切几道小口子），套入水管，使卷材上 卷 20mm；然后把卷材和水管接口处按压密实；再从里往外、 从低出往高出依次铺贴防水卷材。
3.2 卫生间地面满铺防水卷材，地面与墙体交接处，卷材 上卷墙体 300-400mm。当地面与两面墙体交接时，选一块防 水卷材，从一边量 300mm 宽，剪一条 300mm 缝隙，交叉折叠 形成一个立体直角，折叠后要紧密，不能出现空洞；铺贴时同一面要朝一个方向按压，不能有空鼓，起泡等现象。
图-3 防水卷材上卷墙体
图 -4 防水卷材做直角处理
3.3 防水卷材搭接宽度不小于 100mm，需错缝搭接。对于双面自沾防水卷材，要先撕掉搭接部分锡箔纸，增加搭接密实度和粘结力；钢丝网打钉固定时，再边打钉边撕锡箔纸。
4、防裂钢丝固定
4.1 钢丝网采用镀锌电焊网，规格常采用直径 0.5-1mm 钢丝，孔距为 2×2cm。地面宜采用φ6 钢筋，间距 100*100cm绑扎成钢筋网片
4.2 铺设防裂钢丝网时一般从里向外安装，将裁剪好的钢丝网搬至指定位置，将钢丝网压平，将自钻螺钉打设在钢丝网的交叉处固定。在墙体结构板相交处须加密，自钻螺钉按照 20×20cm 间距进行打设；地面钢丝网不打钉或者在边角打钉，在浇筑混凝土时通过垫 1.5-2cm 高石子调整钢丝网高度，合理控制钢丝网保护层，增强混凝土抗裂性能。
4.3当防水卷材是双面自沾卷材，固定钢丝网时，宜边撕 防水卷材锡箔纸，边打钉。防止锡箔纸过早撕掉造成钢丝网 和卷材粘结，影响混凝土抗裂性。
4.4卫生间地面需满铺钢丝网，对有淋浴的卫生间，钢丝 网需沿墙体铺 1800mm。当卫生间没有淋浴时钢丝网需沿墙体铺200mm-300mm。
图-5 防裂钢丝固定
5、水泥砂浆防水层施工
5.1先以 1：3 砂浆（通常所说的 1：3 水泥砂浆是用 1 份 水泥和 3 份砂配合，水一般在 0.6 左右比例）做防水层施工 墙体，从下至上，从四周往中间，可以先抹 25-30mm 厚，利 用刮尺来回处理砂浆表面，将砂浆表面抹平，保证砂浆表面的平整度。
5.2施工地面混凝土时砂砾不宜过大，先将水管包裹一 圈混凝土，防止水管松动，然后以地漏为最低点，从四周放坡1%-2%，每放一段坡，采用水平尺测量；浇筑完后，必须抹面收光。
5.3 卫生间门槛处墙体与室内地面以及卫生间墙体和地面的混凝土必须同时施工，使其成为一个整体的结构。
图-6 砂浆防水层施工
6、涂刷防水涂料施工步骤
6.1 将楼层地面抗裂隔声音层施工完后，再施工防水；将混凝土基层杂物、油渍等清除干净，对基层空鼓、脱皮、起砂、龟裂等部位作修补处理，突出基层的转角部位抹成圆弧。
6.2地面防水层应涂刷出卫生间门口以外 300mm 宽。墙面 防水层应高出地面 200mm，有淋浴的卫生间墙面防水层应高 出地面 1800mm。
6.3防水涂料涂刷厚度要均匀，从上至下，从四周往中间 涂刷，采用十字交叉法，第一遍从一个方向涂刷，待第一遍干透后第二遍从垂直方向涂刷。
6.4管根、水落口、墙角等细部位都应加强涂刷。防水涂料施工完后，在门口做临时一个栏杆，禁止无关人员进入踩踏，防止破坏防水涂料。
7、施工防水涂料保护层
7.1 防水涂料干透后，在地面防水涂料上刷一层 5mm 水泥砂浆保护层。
图-7 防水涂料保护层
8.闭水试验
待防水层施工干燥后，进行闭水试验，给卫生间地面注水，高度 50-100mm,24 小时后检查无漏水处，方可进行下 一项工序。
五、防水涂料介绍
5.1 高弹树脂防水涂料
图-8 高弹树脂防水涂料
图-9 涂刷后的高弹树脂防水涂料
5.2 防水涂料
图-10 高弹防水涂料
图 -11 涂刷后的防水涂料
